HACCP • DATA LOGGING • USB EXPORT • TTL/RS485

XDL Temperature & Status Recording — บันทึกอุณหภูมิ/Alarm ตามมาตรฐาน HACCP

XDL คือระบบ HACCP data logging สำหรับงานทำความเย็น ช่วยบันทึก อุณหภูมิ และ สถานะ/Alarm เพื่อนำไปทำรายงานตรวจสอบย้อนหลังได้ง่าย โดยใช้ XDL01 เป็นโมดูลบันทึกข้อมูล ร่วมกับ XJDL40D สำหรับรับโพรบ/DI/Alarm และรีเลย์แจ้งเตือน และ/หรือใช้ PW-DL เป็น Power + Gateway เพื่อเชื่อมต่อผ่าน Serial TTL/RS485 พร้อมดาวน์โหลดข้อมูลผ่าน USB (ไฟล์ TXT เปิดใน Excel ได้)

ดาวน์โหลดเอกสาร Compare Models Request Quote
Home Products Supervision of refrigeration and HVAC XDL Temperature & Status Recording

ภาพสินค้า & รุ่น/อุปกรณ์ในชุด

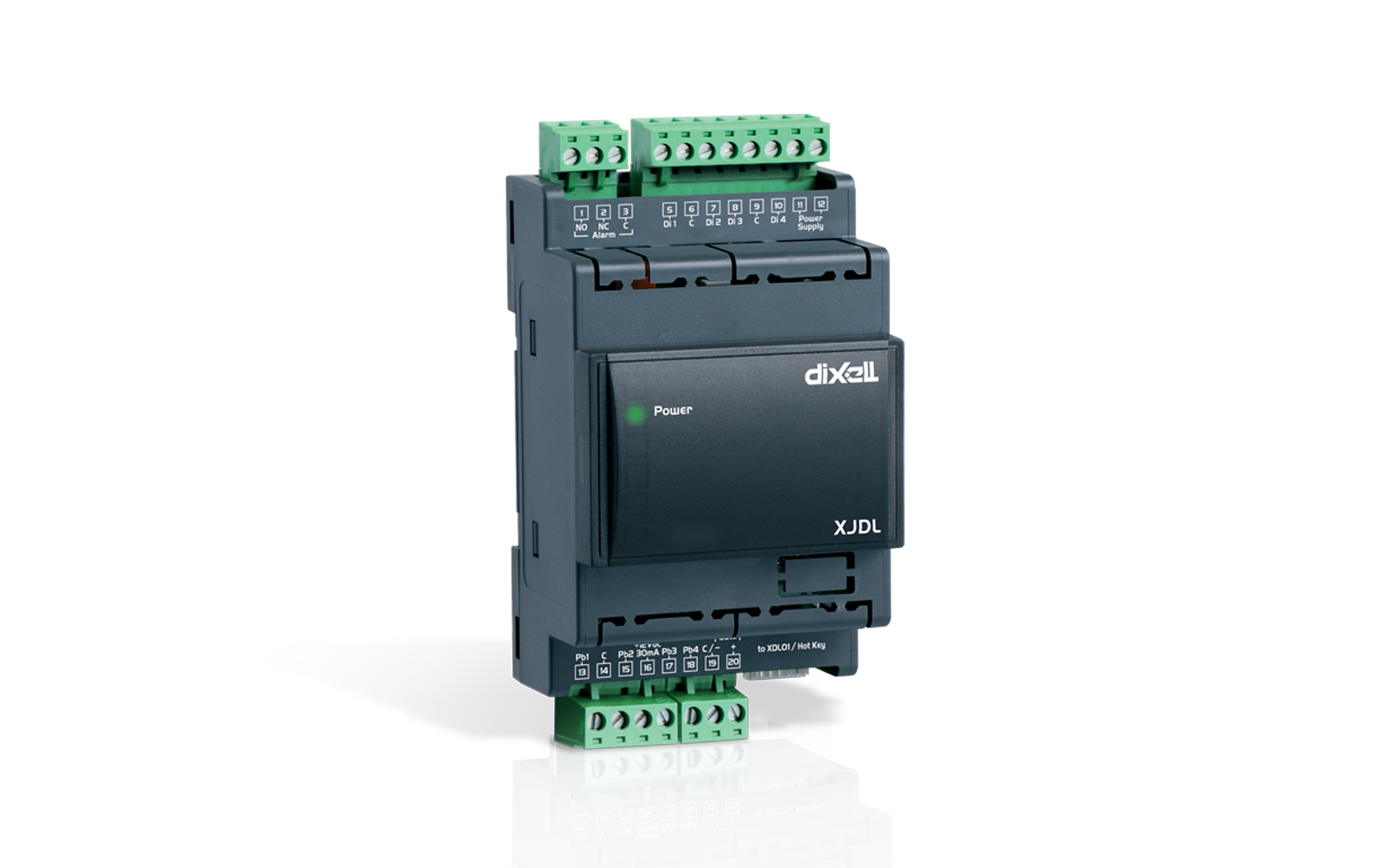

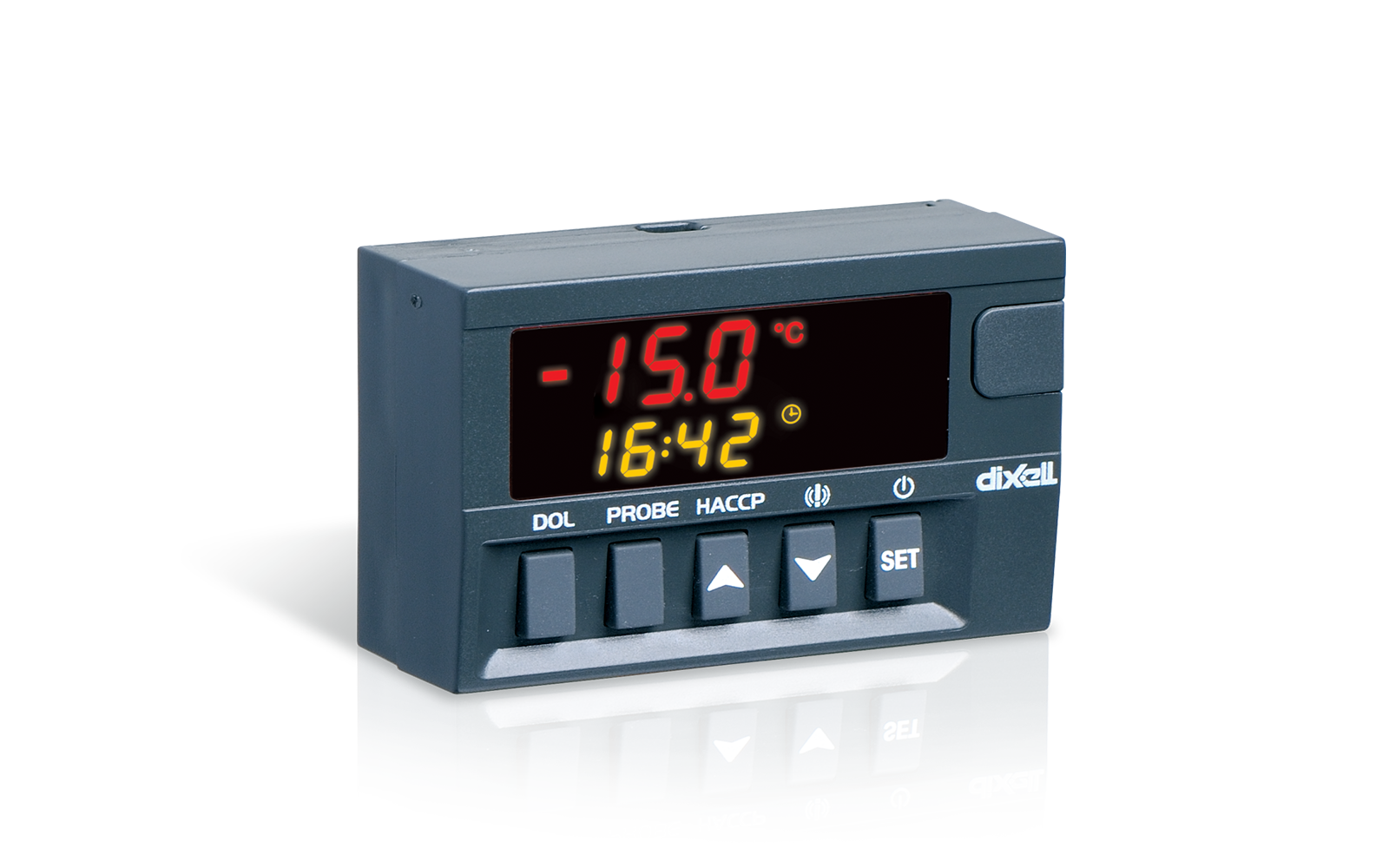

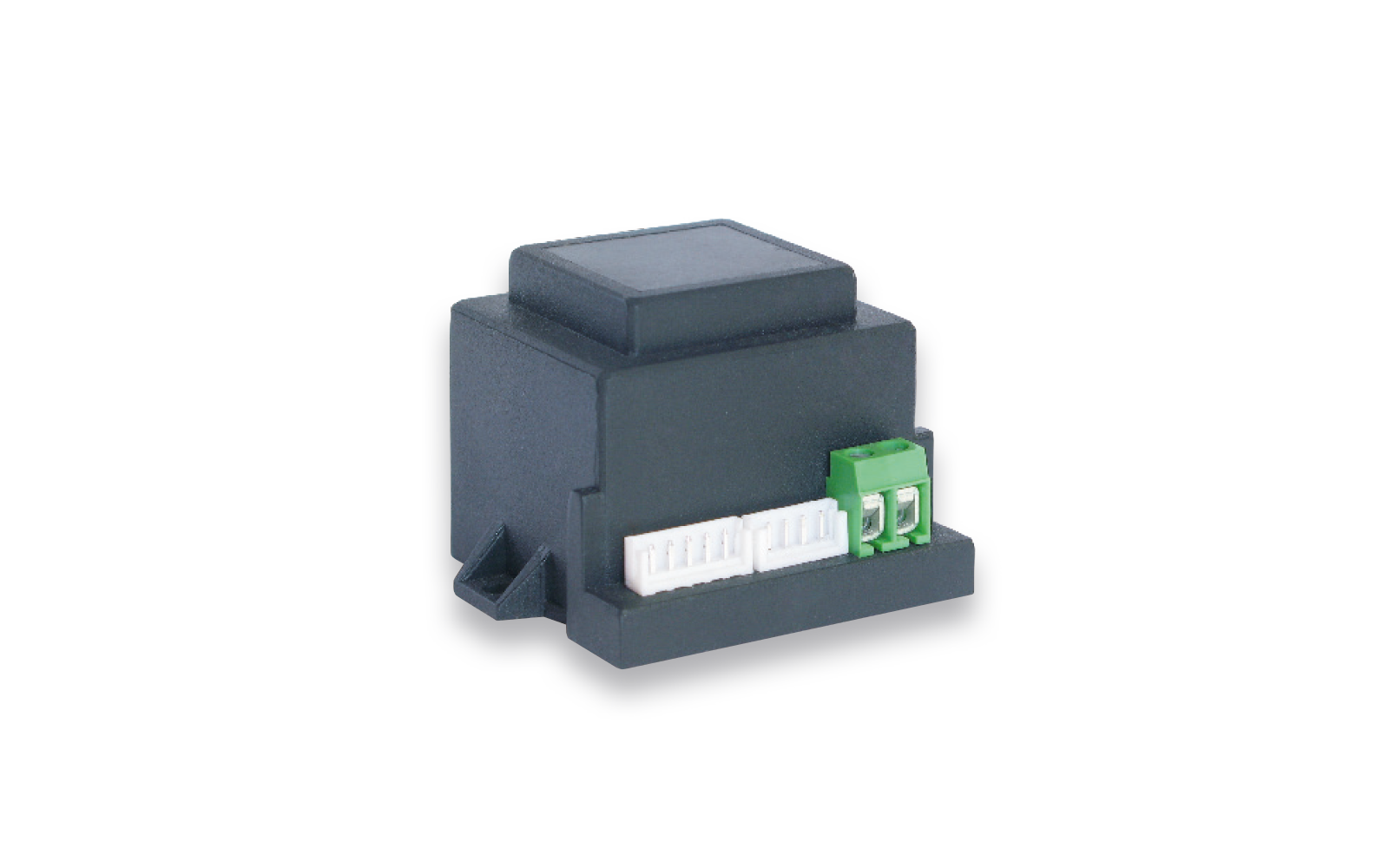

XDL01 product image XJDL40D product image PW-DL product image
Tip: คลิกเลือกโมเดลด้านบนเพื่อ ไฮไลท์ การ์ด “เลือกอันไหน” และหัวตาราง Compare ให้ตรงกับรุ่นที่สนใจ

เลือกอันไหนดีกว่า?

XDL01

ตัวหลักสำหรับ บันทึกข้อมูล (Data Logging) และจัดเก็บ record เพื่อ export รายงาน เหมาะเมื่อคุณต้องการ “ระบบบันทึก” เป็นแกนหลัก และจะเลือกโมดูลรับสัญญาณเพิ่มตามหน้างาน

Data recording
XJDL40D

เหมาะเมื่อหน้างานต้องการ รับโพรบ + DI/Alarm และมี รีเลย์ Alarm ในตัว ใช้ร่วมกับ XDL01 เพื่อให้ระบบครบทั้ง “รับสัญญาณ + บันทึก + แจ้งเตือน”

Probes + DI/Alarm + Relay
PW-DL

เหมาะเมื่อจำเป็นต้อง เชื่อมกับคอนโทรลเลอร์/อุปกรณ์ผ่าน TTL/RS485 โดยทำหน้าที่เป็น Power supply + Gateway ให้ XDL01 เพื่อเชื่อมต่อระบบได้สะดวก

Power + Gateway
ไปที่ตาราง Compare ขอใบเสนอราคา / ปรึกษา

แนวทางเลือกเร็ว: ต้อง “บันทึก/ทำรายงาน” เริ่มที่ XDL01 • ต้อง “รับโพรบ/DI/Alarm + รีเลย์แจ้งเตือน” เพิ่ม XJDL40D • ต้อง “เชื่อมระบบผ่าน TTL/RS485” ใช้ PW-DL

Compare Models

รายการ XDL01 XJDL40D PW-DL
หน้าที่หลักของโมดูล Data recording module (บันทึก/จัดเก็บข้อมูล) Acquisition module (รับโพรบ/DI/Alarm + Alarm relay) Power supply + Gateway (TTL/RS485)
Power supply รับไฟจาก PW-DL หรือระบบที่จัดชุดไว้ (ตามการติดตั้ง) 24Vac / 230Vac / 9–40Vdc (ตามรุ่น/การสั่ง) 24Vac หรือ 230Vac (ตามรุ่น)
Probe inputs — (โมดูลบันทึก ไม่รับโพรบโดยตรง) T1–T3: NTC/Pt1000 • T4: NTC/Pt1000/4–20mA* —
Digital inputs / Alarm — 4 × configurable (external alarm/defrost) —
Relay output — Alarm relay 8A —
Serial / USB USB export (ผ่านอุปกรณ์ตามชุด) • Serial: TTL Serial: TTL Gateway: TTL ↔ RS485
เหมาะกับใคร ต้องการ “บันทึก/ทำรายงาน HACCP” เป็นแกนหลัก ต้องการ “รับโพรบ/DI/Alarm + รีเลย์แจ้งเตือน” ในระบบ ต้องเชื่อมระบบ/คอนโทรลเลอร์ผ่าน RS485/TTL

Downloads

Datasheet / Leaflet (PDF)

XDL (XDL01 / XJDL40D) — Temperature & Status Recording (HACCP) PDF

User / Installation Manuals (PDF)

XDL01 — User / Installation Manual (EN)PDF XJDL40D — User / Installation Manual (EN)PDF
XDL (XDL01 / XJDL40D) — Temperature & Status Recording (HACCP) PDF
XDL01 — User / Installation Manual (EN)PDF XJDL40D — User / Installation Manual (EN)PDF

FAQ

เหมาะกับงานที่ต้องเก็บบันทึกอุณหภูมิและสถานะ/Alarm ตามแนวทาง HACCP เช่น ห้องเย็น ตู้แช่ โชว์เคส และ cold chain เพื่อดึงรายงานไปตรวจสอบย้อนหลังได้
ใช้เมื่อจำเป็นต้องเชื่อมต่อ XDL01 กับคอนโทรลเลอร์/อุปกรณ์ผ่าน serial แบบ TTL/RS485 โดยให้ PW-DL เป็นทั้ง power supply และ gateway
XJDL40D เป็นโมดูลรับ โพรบสูงสุด 4 ช่อง และ DI/Alarm พร้อม รีเลย์ Alarm ช่วยให้ระบบ XDL ครบทั้งการรับสัญญาณ การแจ้งเตือน และการส่งข้อมูลให้ XDL01 เพื่อทำรายงาน HACCP
แนะนำส่ง: (1) จำนวนจุดวัด/ชนิดโพรบ (NTC/Pt1000/4–20mA ถ้ามี) (2) DI/Alarm ที่ต้องการ (door/defrost/alarm) (3) ต้องเชื่อม RS485/TTL กับคอนโทรลเลอร์รุ่นไหน (4) ต้องการรูปแบบรายงาน/ความถี่การบันทึก

Request Quote / ติดต่อทีมวิศวกร

อยากได้ XDL ที่ตรงมาตรฐาน HACCP + ทำรายงานง่าย

แจ้งจำนวนจุดวัด/ชนิดโพรบ, DI/Alarm ที่ต้องการ, ต้องเชื่อม RS485/TTL หรือไม่ และรุ่นคอนโทรลเลอร์/อุปกรณ์ที่ใช้อยู่ ทีมจะสรุปชุดอุปกรณ์และแนวทางติดตั้งให้ครบ

ติดต่อฝ่ายขาย โทรหาเรา ดาวน์โหลดเอกสาร

ข้อมูลที่ช่วยให้คอนเฟิร์มเร็ว (แนะนำ)

  • จำนวนจุดวัด + ชนิดโพรบ (NTC/Pt1000/4–20mA ถ้ามี)
  • DI/Alarm ที่ต้องการ (door/defrost/alarm)
  • ต้องเชื่อมกับคอนโทรลเลอร์/อุปกรณ์รุ่นไหน (TTL/RS485)
  • ต้องการ export รายงานบ่อยแค่ไหน / รูปแบบรายงาน
