XJ Modules I/O, Relay & Acquisition
XJ Modules I/O Relay Acquisition สำหรับขยาย Inputs และ Outputs ในระบบควบคุม รองรับ Probe, Alarm, Relay Outputs และ RS485 ช่วยเพิ่มความยืดหยุ่นให้ระบบทำความเย็น งาน Retrofit ระบบ Monitoring และ BMS Integration
XJ Modules I/O Relay Acquisition สำหรับระบบทำความเย็น
XJ Acquisition Modules และ Relay Modules ต่างกันอย่างไร
ใช้รับสัญญาณจาก Temperature Probe, Digital Input และ External Alarm เพื่อเพิ่มจำนวนจุดตรวจวัดและรวบรวมข้อมูลเข้าสู่ระบบ Monitoring
ใช้เพิ่ม Relay Outputs สำหรับสั่งงาน Alarm, Fan, Light หรืออุปกรณ์ภายนอกตามการออกแบบระบบ
เลือก XJ Modules I/O Relay Acquisition ให้เหมาะกับงาน
เหมาะกับงาน Alarm/Status acquisition + รับ DI 5 จุด และ opto DI (free voltage) 3 จุด (ออปชัน) พร้อม Alarm relay 5A (ออปชัน)
Alarm/Status + Alarm relay (opt)เหมาะกับงานที่ต้องการรับ Pt100 4 จุด + DI 5 จุด และ opto DI 3 จุด* (ตามตาราง) เน้น acquisition ฝั่ง Pt100
4×Pt100 + DIเหมาะกับงานเก็บข้อมูลโพรบ/Alarm แบบกระชับ: 3 analog inputs (config) + DI (เหมาะงานรีโทรฟิต/จุดวัดไม่เยอะ)
3×AI (config) + DIเหมาะกับงานรับ Pt100 4 จุด และ DI 4 จุด เหมาะกับไซต์ที่ต้องการ RTD แบบชัด ๆ
4×Pt100 + DI4เหมาะกับงานหลายจุดวัด: 6 analog inputs แบบ configurable* + DI (มีหมายเหตุ: AI บางช่องตั้งเป็น DI free voltage ได้*)

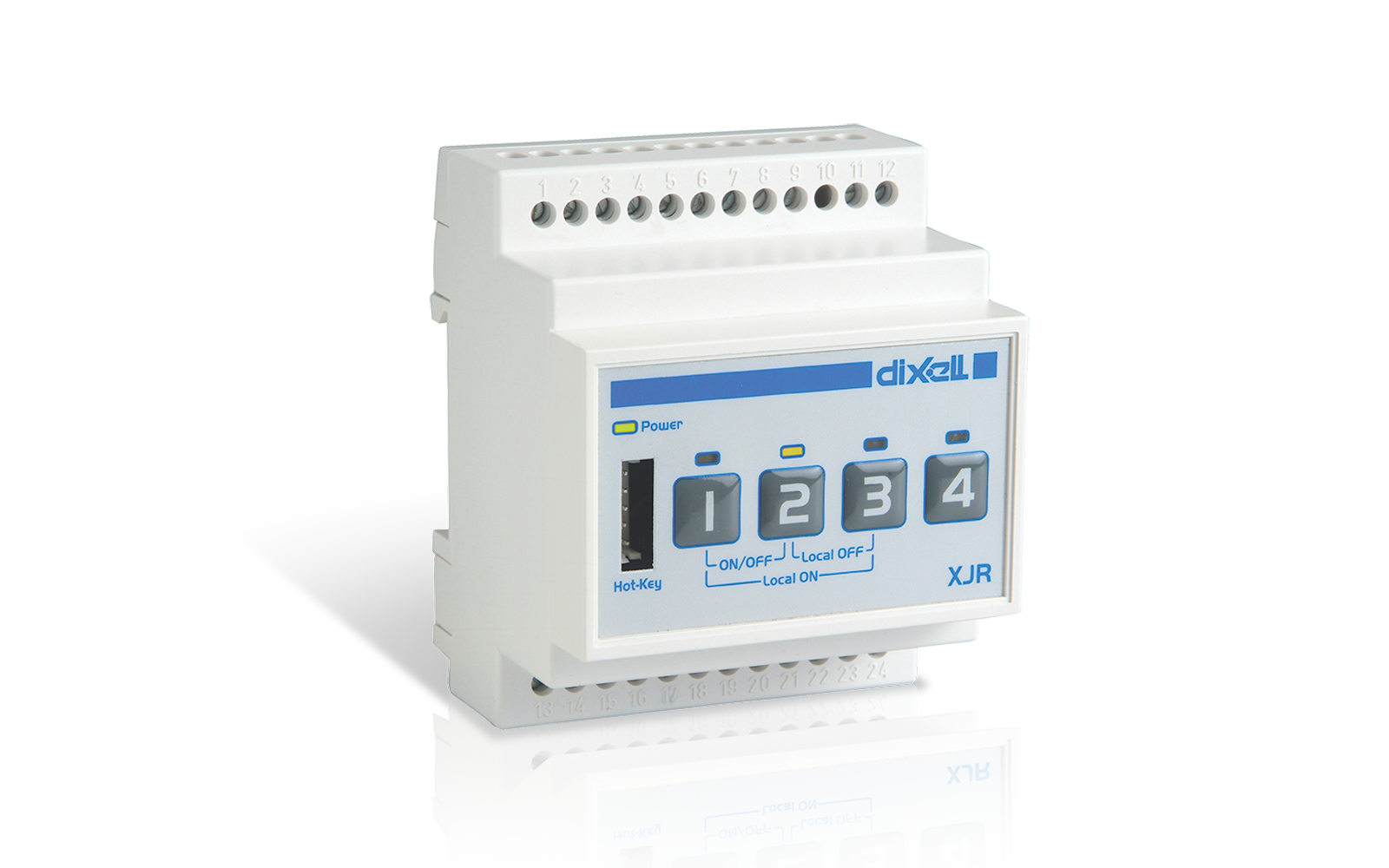

6×AI (config)*เหมาะกับงาน ขยายรีเลย์เอาต์พุต 4 ช่อง สำหรับสั่งโหลด: NO 8A / NC 5A + DI free voltage 4 จุด
Relay outputs ×4เหมาะกับงานต้องการ I/O ครบ: 6 inputs แบบ configurable* + รีเลย์สูงสุด 4 ช่อง (5A) + Analog out 4–20mA/0–10V + RS485

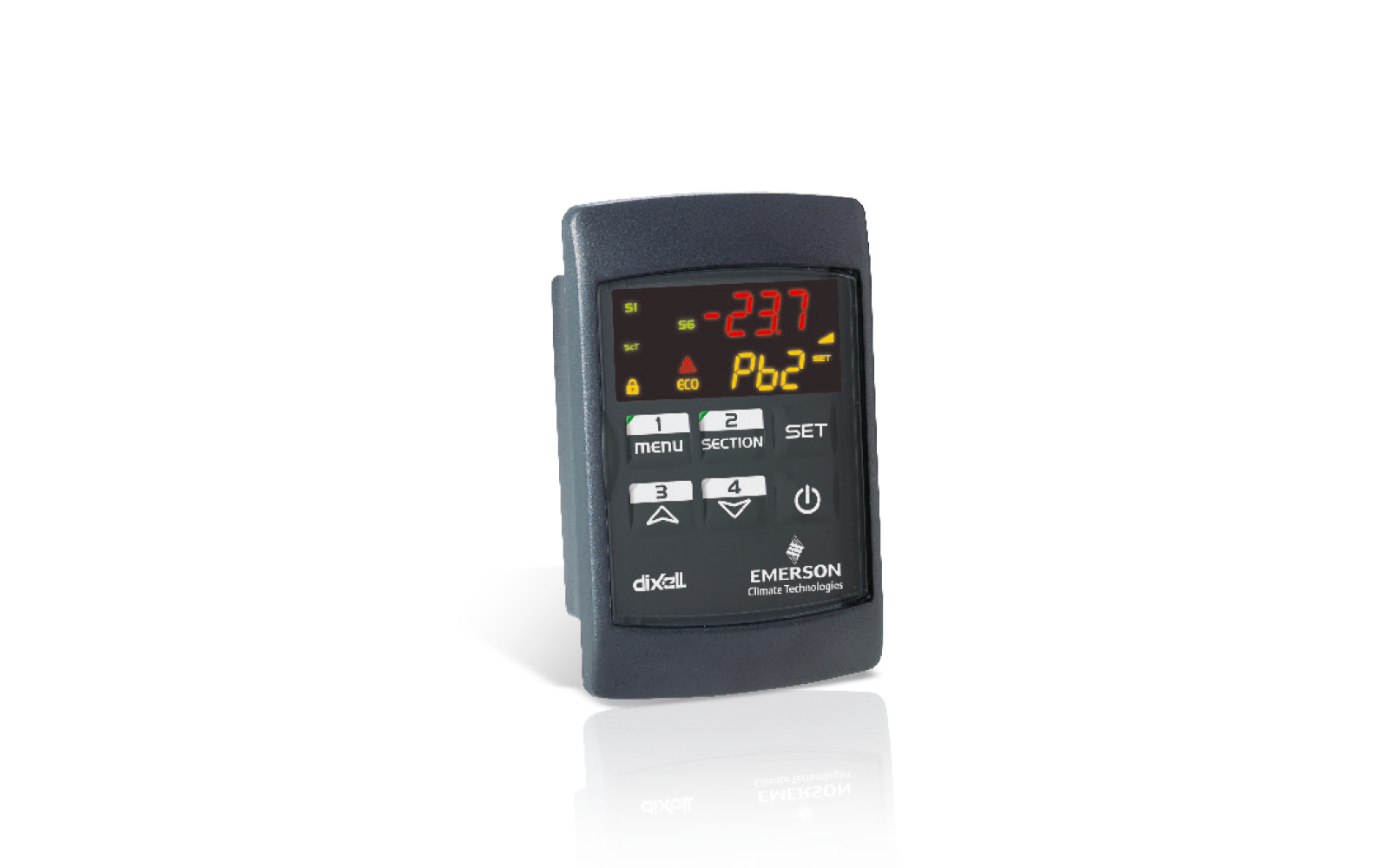

I/O + Relays + AOคีย์บอร์ดสำหรับใช้งานร่วมกับ XJM60D (remote keyboard) เพื่อควบคุม/ตั้งค่าได้สะดวก

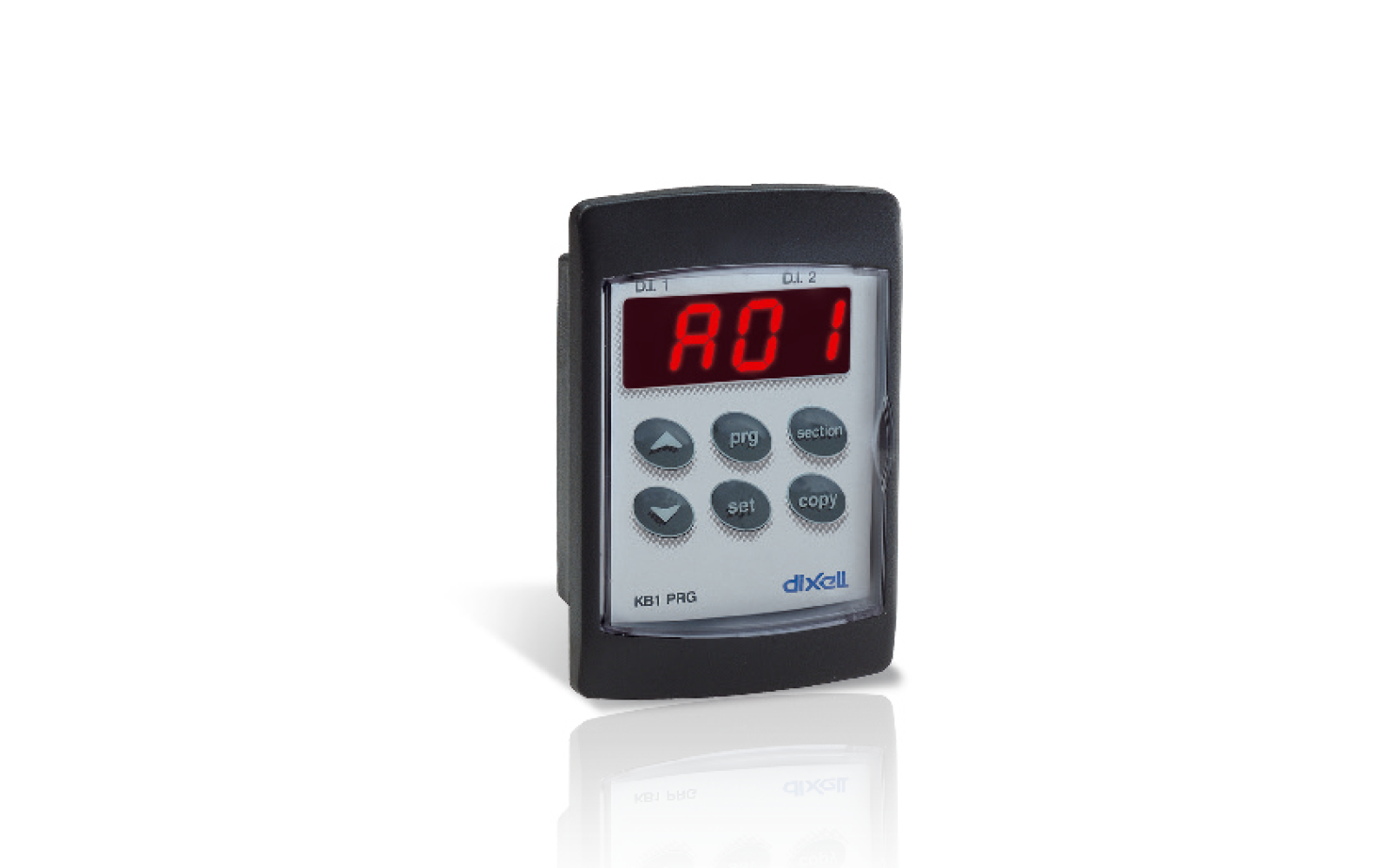

Keyboard for XJM60Dคีย์บอร์ดโปรแกรมสำหรับ XJA/XJP/XJR ใช้ตั้งค่า/โปรแกรมได้รวดเร็วในหน้างาน
Programming keyboard*หมายเหตุ: รายละเอียด “configurable input” และกรณีตั้ง AI เป็น DI ในบางรุ่น (เช่น XJP60D) ให้ยึดตามคู่มือรุ่นนั้น ๆ
การใช้งาน XJ Modules I/O Relay Acquisition
XJ Modules I/O Relay Acquisition เหมาะสำหรับห้องเย็น ตู้แช่ โชว์เคส ระบบ Compressor Rack และงาน Retrofit ที่ต้องการเพิ่มจุดรับ Probe, Digital Input, Alarm, Relay Output หรือเชื่อมต่อข้อมูลผ่าน RS485 เข้าสู่ระบบ XWEB และ BMS
ดูผลิตภัณฑ์เพิ่มเติมในหมวด Accessories หรือศึกษาข้อมูลเทคโนโลยีจาก Copeland
ตารางเปรียบเทียบสเปก XJ Modules

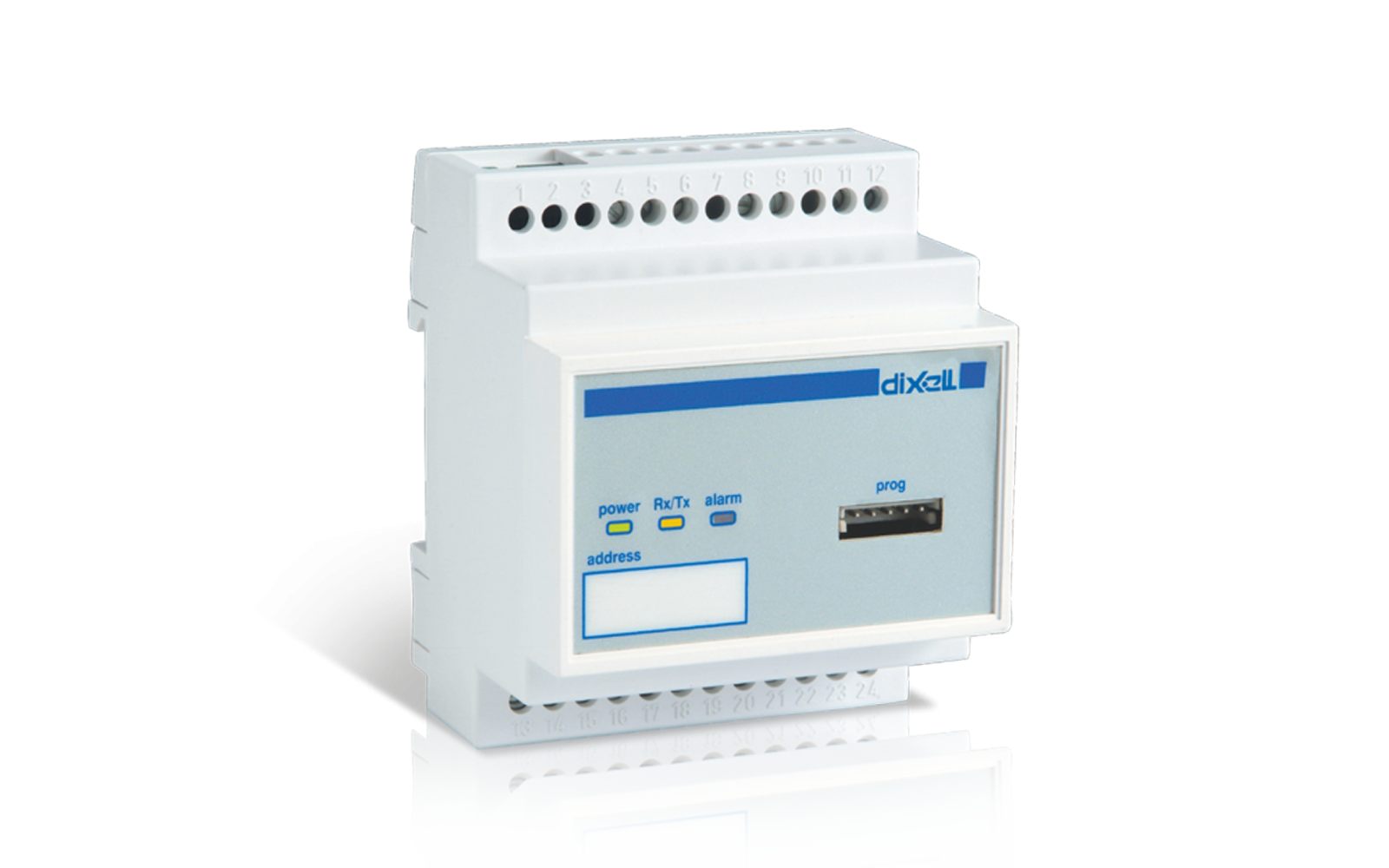

| รายการ | XJA50D | XJA50SL | XJP30D | XJP40D | XJP60D | XJR40D | XJM60D | VJM60 | KB1 PRG |
|---|---|---|---|---|---|---|---|---|---|
| บทบาท | Alarm/Status acquisition | Acquisition (Pt100 + status) | Probes & alarms acquisition | Pt100 acquisition | Probes & alarms acquisition | Relay outputs module | I/O management module | Keyboard (for XJM60D) | Programming keyboard |
| Power supply | 24 / 110 / 230 Vac | from controller | 24 / 110 / 230 Vac | 24 / 110 / 230 Vac | 24 / 110 / 230 Vac | from controller | 24 Vac / 110 / 230 Vac (ตาม how-to-order) | from controller | from controller |
| Analog inputs (Probe) | 3 × NTC/PTC/4–20mA/0–10V | 4 × Pt100 | 3 × NTC/PTC/4–20mA/0–10V | 4 × Pt100 | 6 × NTC/PTC/4–20mA/0–10V* | — | 6 × configurable* | — | — |
| Digital inputs (power supply voltage) | 5 | 5 | 3 | 4 | 3 | — | 6 (บางรุ่น), 2 (บางรุ่น) | — | — |
| Digital inputs (free of voltage) | 3 (opt) | 3* | 3 (opt) | — | 3* | 4 | 2 (บางรุ่น) | — | — |
| Relay outputs | Alarm relay 5A (opt) | — | — | — | — | 4 × NO 8A / NC 5A | 1×5A หรือ 4×5A (ตามรุ่น) | — | — |
| Analog output | — | — | — | — | — | — | 4–20mA / 0–10V | — | — |
| Serial output | RS485 | RS485 | RS485 | RS485 | RS485 | RS485 | RS485 | — | — |
| Serial addresses | 5 | 5 | 3 | 4 | 6 | 1 | — | — | — |
| Buzzer | Opt | — | — | — | — | Opt | — | — | — |
| Accessory ที่ใช้ร่วมกัน | X-REP / KB1 PRG | X-REP / KB1 PRG | X-REP / KB1 PRG | X-REP / KB1 PRG | X-REP / KB1 PRG | KB1 PRG | VJM60 | ใช้กับ XJM60D | ใช้กับ XJA/XJP/XJR |
*Note: ช่อง “configurable” และการตั้งค่า AI↔DI ในบางรุ่น ให้ยึดตามคู่มือรุ่นนั้น ๆ เพื่อความแม่นยำ 100%
เอกสาร XJ Modules Datasheet และ Manual
Datasheet / Leaflet (PDF)
XJ Modules (XJA/XJP/XJR/XJM) — Datasheet / Leaflet PDFFAQ
Request Quote / ติดต่อทีมวิศวกร
อยากได้ “รุ่นที่พอดีกับหน้างาน” + ใบเสนอราคาเร็ว
ส่งชนิดสัญญาณที่ต้องรับ (โพรบ/อนาล็อก/DI), จำนวนจุด, ต้องการสั่งรีเลย์กี่ช่อง และต้องการเชื่อมระบบ Monitoring/XWEB หรือไม่ ทีมจะสรุปรุ่น + อุปกรณ์เสริม + แนวทางติดตั้งให้ครบ
ข้อมูลที่ช่วยให้คอนเฟิร์มเร็ว (แนะนำ)
- ประเภทหน้างาน: ตู้/ห้องเย็น/แร็ค/รีโทรฟิต (พร้อมจำนวนโซน)
- ชนิดสัญญาณ: NTC/PTC/Pt100/4–20mA/0–10V/DI และจำนวนจุด
- ต้องการสั่งงานรีเลย์/โหลดกี่ช่อง และชนิดโหลด
- ต้องการเชื่อม Monitoring (RS485/XWEB) หรือใช้เดี่ยว
- รูปตู้ไฟ/ผังระบบคร่าว ๆ (ช่วยออกแบบไว)
